Самодельная бетономешалка — инструкция по изготовлению приспособления

Строительство любого типа использует бетонный материал. В случае сооружения малогабаритного объекта на выручку придет бытовая бетономешалка своими руками, изготовленная самостоятельно. Приготовление бетона вручную, без бетоносмесителя, дело трудоемкое, а покупать или брать в аренду строительный агрегат довольно дорого, поэтому нередко используется вариант самоделки.

Преимущества и недостатки

Когда планируется ремонт или отстрой независимого сооружения первым используемым материалом окажется бетонный раствор. При строительстве габаритных зданий практикуется заказ уже готового бетона или применяется большая профессиональная электро или механическая бетономешалка. Для возведения маломасштабных конструкций актуальной заменой будет бетономешалка или сделанный пенобетоносмеситель своими руками, он может иметь желаемые размеры и замешивать нужные пропорции стройматериала. Профессионалы, которые сталкивались с изготовлением бетоносмесителя в домашних условиях, рекомендуют для начала попрактиковаться на покупном устройстве, например, мобильном BX 65 или Parma B-101-E, чтобы лучше понять принцип действия агрегата, просчитать удобные для эксплуатации параметры и сделать чертеж устройства.

Бетоносмесительная система обладает такими техническими достоинствами:

• удобная форма;
• изготовление из подручных материалов;
• механизм действия самоделки практически не отличается от покупного варианта;
• мощность электродвигателя в случае электробетономешалки подбирается по усмотрению;
• объем бетоносмесителя в зависимости от пожелания;
• экономный ремонт и замена деталей;
• бетоносмеситель своими руками — повод для гордости.

К минусам можно отнести такие факторы, как:

• остатки не замеса по углам тары;
• постоянный контроль за процессом смешивания;
• трата времени на изобретение.

Емкость для бетономешалки: тонкости изготовления

Большой объем бетономешалки — не значит хорошо, габаритный агрегат требует много энергии. Как маленькая, так и большая тара отличится лимитацией бетона исходя из одного цикла запуска механизма, поэтому выбирать параметры емкости следует среднестатистические, актуальное решение — бак из 200-литровой бочки.

Изготовление самодельных бетономешалок любых видов построено на общих технологических принципах. Для проведения процедуры потребуется прочная емкость, имеющая цилиндрическую форму и грушу со средним объемом в 150—200 литров. Далее крепкий металл для предполагаемой рамы, для маленьких смесителей подойдут деревянные или пластиковые держатели, лопасти для переворачивания раствора, ковш для выгрузки и передач материала на трактор или другую спецтехнику, редуктор или электродвигатель для бетономешалки. Для передвижения агрегат устанавливают на роликах.

Новаторам будет актуально руководство, что поможет быстро изготовить самодельный бетоносмеситель. Потребуется:

• Металлический бак, что отвечает за объем бетономешалки.
• Прут или уголок из стали будет основой станины.
• Два новых или ранее эксплуатируемых подшипника.
• Металлическая труба или отрез арматуры, это будет ось и ручка.
• Болгарки и аппараты для сваривания.
• Механический набросок или компьютерная программа «конструктор».

Как сделать своими руками: подробная инструкция

Самодельная бетономешалка принудительного действия, с помощью которой изготавливаются все типы бетона, в том числе и пенобетон, делается в домашних условиях таким образом:

1. В центре фляги или бочке прорезать прямоугольное отверстие так, чтобы образовалась узкая щель равная к стыкам. Внутри емкости приварить выступ из металлического профиля и с помощью резины осуществить герметизацию.
2. В днище бочки болгаркой вырезать круглое отверстие, это будет крышка, которая распахивается только наружу, для надежности установить металлические запонки и запор. Отверстие для заливки раствора заваривать необязательно, штатный заслон станет вполне надежной защитой от самопроизвольного открытия.
3. Внутрь цилиндра приварить 3—4 лопасти, которые будут отвечать за качество замеса материала.
4. Бока бака, ближе к центру — это место для расположения подшипников, которые нужно приварить сварочным аппаратом. Там же крепится стальная ось со ступицей.
5. Подготовленный цилиндр прикрепить к станине, с другой стороны приварить ручку из металла и ручная бетономешалка своими руками готова к эксплуатации.

Чертежи самодельных бетономешалок

Многие практикуют подключение электродвигателя бетономешалки самодельным вариантом на основе покупной марки «Гамбит РБГ-250», для этого не нужно покупать новую деталь, вполне подойдет электромотор от старой стиральной машины или даже мопеда. Не менее популярны электросхемы, отличия которых кроются в автоматизации замеса бетона, правда, машины будут полностью зависеть от электричества. Электрическая схема, вмонтированная в устройство, особо актуальна для тяжелого бетона, замес которого требует особых силовых затрат, если бетономешалка шнековая (принудительного действия). Для арболита подойдет бетономешалка с ручным приводом.

Качественный замес бетона возможен только при активном кручении и переворачивании раствора. С такой задачей хорошо справится двигатель от стиралки, который выдерживает большие нагрузки. Средний порог оборотов должен быть не меньше чем 20 в минуту. Такое количество обеспечивают редуктора различных схем, обладающие сцепной ременной системой.

Разработка механизмов: тонкости

Гравитационная система

Лучшим покупным вариантом такой бетономешалки станет Bruder на 180 л или Zitrek, не менее популярна марка Skiper CM-120, хотя это более дорогостоящий вариант. А можно и совсем сэкономить, сделав бетоносмеситель гравитационного типа самостоятельно из подручных материалов, использовав чертеж устройства. Этот вид отличается от других вариантов методом смешивания, которое осуществляется с помощью силы тяжести. Обязательный момент — наличие неподвижных лопастей внутри барабана. Разница — барабан располагается на оси так, чтобы груша могла свободно опрокидываться, что упрощает момент перед передачей раствора трактору или на строительную тележку.

Гравитационный бетоносмеситель позволяет готовить цементный раствор из наполнителей, имеющих разную фракционность. Бывают как ручного, принудительного вида, так и электрические.

Механическая бетономешалка

Строительство небольших конструкций или обычная заливка фундамента не требует габаритных бетономешалок, зачастую застройщики обходятся самодельными механизмами, которые отличаются принципом воздействия, а именно:

• Принудительно-механический способ. Часто совмещается с гравитационным. Принцип устройства — горизонтальная или наклоненная груша с вмонтированным миксером внутри. Есть и безмиксерные бетономешалки, в этом случае за качество замеса отвечают неподвижные лопасти. Покупные аналоги — Limex 190 LS, «Лебедянь».
• Принудительный вибрационный. Во время замеса бетона емкость остается неподвижной. Роль смесителя осуществляет миксер, который издает волны сжатия. Применяется электропривод, мощность которого должна быть не меньше, чем 1,5 кВт.
• Комбинированный гравитационно-механический. Включает в себя объединение двух методов.

Как сделать электропривод: советы от профессионалов

Отличия от других бетоносмесителей:

• стационарный бак;

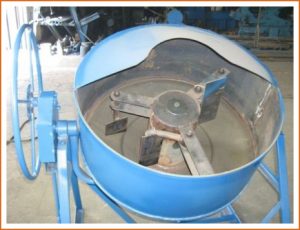

• подвижные лопатки, которые активно перемешивают раствор.

Электроприводный агрегат не требует наличия герметического отверстия по сравнению с ручными устройствами, это считается главным достоинством смесителя. К минусам можно отнести потребность в дополнительных деталях, таких как сальники и ось самого привода. Электроприводная бетономешалка из бочки своими руками — оптимальный вариант, ее объем — 200 л. На стенки емкости привариваются дополнительные металлические листы, а верхняя часть заваривается железными прутами. Основа сооружается из профилированной трубы. Для качественной эксплуатации бак нужно крепить прочно, без возможности самопроизвольного движения. Отверстие для компонентов располагается сверху. Слив готового бетона в ковш трактора или на строительный минитрактор расположен с правой или левой стороны и зафиксирован, герметизированным резиной, затвором.
